안티 드론 모듈을 전원에 연결하는 방법

일부 고객은 드론 신호 억제 모듈의 전원 연결에 대해 질문합니다. 전원 선이 일반 전자 장치처럼 2선이 아니라 3선이기 때문에 일부 고객은 약간 혼란스러워합니다. 이제 이 문제를 해결하는 방법을 살펴보겠습니다.

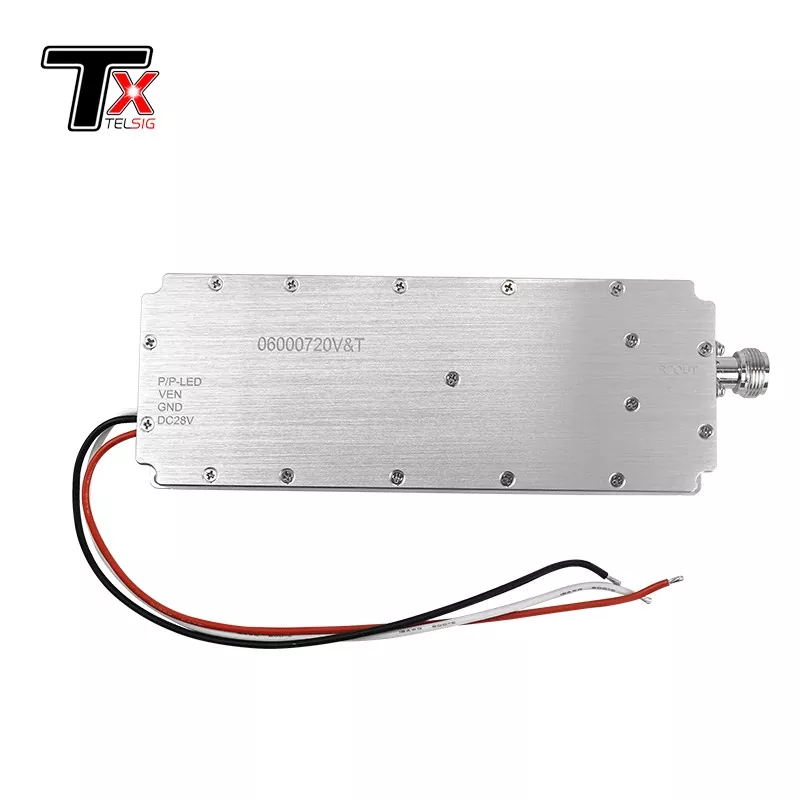

1) 모듈 와이어를 살펴 보겠습니다.

* 빨간색 선: + 전원

* 검정색 선: - 전원

* 흰색 선: + 전원 / 또는 단일 모듈 전원 스위치 = 제어 활성화

(고객이 전원 제어가 필요하지 않은 경우 검정색+빨간색 선만 사용하여 드론 간섭 억제 모듈을 설치할 수 있으며, 생산 전에 고객에게 알려야 합니다.)

2) 두 가지 유형의 조합을 제안합니다.

ㅏ:

*흰색 선 + 빨간색 선: 함께 연결한 다음 전원 공급 장치 "+"에 연결

*검은색 선: 전원 공급 장치 "-"에 연결됨

비:

*빨간색 선: 전원 공급 장치 "+"에 연결됩니다.

*검은색 선: 전원 공급 장치 "-"에 연결됨

*흰색 선: 방해 전파 모듈의 유일한 온/오프 제어에 연결됨 = 제어 활성화

Shenzhen TeXin Electronic Co., Ltd는 전문 신호 방해기 및 전파 방해 모듈은 물론 해당 안테나, 방열판 및 전원 공급 장치를 제조합니다. 당사의 주요 제품은 주파수가 100MHz~6GHz이고 전력이 5W~300W인 드론 신호 억제 모듈입니다. 문의해 주세요.
